火焰熱旋壓工藝結(jié)合了局部加熱與旋壓成形技術(shù)，廣泛應(yīng)用于多個(gè)工業(yè)領(lǐng)域，尤其在處理難變形材料、厚壁構(gòu)件及高精度部件制造中具有顯著優(yōu)勢(shì)。以下是其具體工藝應(yīng)用及技術(shù)特點(diǎn)：

一、封頭制造（壓力容器領(lǐng)域）

替代傳統(tǒng)沖壓工藝：火焰熱旋壓通過(guò)局部加熱（650–850℃）和旋轉(zhuǎn)擠壓實(shí)現(xiàn)封頭翻邊成形，相比整體加熱的沖壓工藝，具有以下優(yōu)勢(shì)：

? 靈活性高：可調(diào)整加熱區(qū)域，適應(yīng)不同材料（如碳鋼、不銹鋼）和結(jié)構(gòu)需求。

? 減少開(kāi)裂風(fēng)險(xiǎn)：對(duì)易開(kāi)裂材料（如高合金鋼）的成形控制更精準(zhǔn)。

? 尺寸精度高：終旋溫度可達(dá)850°C以上，冷卻收縮可控，圓度誤差≤2mm。

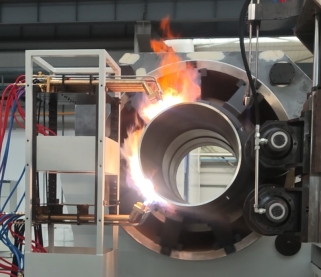

工藝過(guò)程：預(yù)壓成形的封頭裝夾后旋轉(zhuǎn)，火焰槍同步加熱至650°C起旋。通過(guò)數(shù)控系統(tǒng)實(shí)時(shí)監(jiān)測(cè)直徑變化，預(yù)留冷卻收縮量。

二、航空航天與軍工部件

鈦合金薄壁構(gòu)件：

? 解決難變形問(wèn)題：鈦合金（如TA1、Ti2AlNb基合金）室溫塑性差，火焰熱旋壓將其加熱至650–750°C，降低變形抗力，避免拉裂。

? 控溫技術(shù)：采用紅外熱成像實(shí)時(shí)監(jiān)測(cè)變形區(qū)溫度，配合多燒炬系統(tǒng)調(diào)節(jié)，溫度波動(dòng)控制在±20°C內(nèi)。

高精度回轉(zhuǎn)體零件：

應(yīng)用案例：飛機(jī)發(fā)動(dòng)機(jī)筒體、錐形件，替代傳統(tǒng)卷焊工藝，消除焊縫缺陷，提升疲勞強(qiáng)度。

三、特種容器與能源裝備

? 厚壁封頭與氣瓶制造：可加工壁厚＞25mm的碳鋼/不銹鋼封頭，專用H13鋼制壓力輪耐受755°C高溫，避免材料粘連。

? 氣瓶收口工藝中，火焰加熱系統(tǒng)實(shí)現(xiàn)均勻縮口，減少內(nèi)壁褶皺。

? 核能及化工容器。

? 封頭熱旋壓避免整體熱處理變形，提升密封面精度。

四、工藝核心裝置與技術(shù)難點(diǎn)

1.加熱系統(tǒng)：

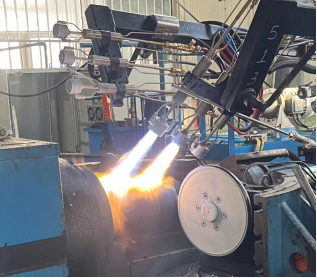

多燒炬聯(lián)動(dòng)：通過(guò)T形管分配燃?xì)?空氣，電磁閥精準(zhǔn)調(diào)控火焰強(qiáng)度，確保加熱均勻性。

2.抗堵塞設(shè)計(jì)：噴火孔直徑≤4.5mm，減少脫模劑殘留堵塞。

3.材料適應(yīng)性：

? 鎂/鋁復(fù)合管：退火溫度影響界面擴(kuò)散層，400°C以上易產(chǎn)生Kirkenda空洞，強(qiáng)度驟降。

? 高溫合金：Ti2AlNb基合金需道次間固溶處理（900–1200℃）以調(diào)控相比例，避免多道次旋壓開(kāi)裂。

總結(jié)

火焰熱旋壓通過(guò)局部加熱與動(dòng)態(tài)成形結(jié)合，解決了高強(qiáng)材料、厚壁構(gòu)件的加工難題，在壓力容器、航空航天及特種裝備領(lǐng)域不可替代。其技術(shù)核心在于精準(zhǔn)控溫、專用設(shè)備及材料相變調(diào)控，未來(lái)發(fā)展方向包括智能化溫控系統(tǒng)與多材料復(fù)合旋壓工藝的集成優(yōu)化。
