焊接火焰預(yù)熱是焊接工藝中常用的預(yù)處理方法，其核心目的是降低焊縫及熱影響區(qū)（HAZ）的冷卻速度，防止接頭生成淬硬組織、減少氫擴散時間，從而避免冷裂紋的產(chǎn)生。以下結(jié)合具體工藝場景、方法及注意事項，詳細說明其工藝應(yīng)用：

一、主要工藝應(yīng)用場景

火焰預(yù)熱適用于冷卻速度快、淬硬傾向大、剛性強或低溫環(huán)境的焊接/切割場景，具體包括：

1. 厚板焊接/氣割

厚板（如≥8mm的碳鋼、低合金鋼、耐熱鋼）由于厚度大，焊接或氣割時熱量傳遞快，冷卻速度快，易產(chǎn)生淬硬組織（如馬氏體）和裂紋。火焰預(yù)熱可提高工件初始溫度，減緩冷卻速度。

2. 高碳鋼/合金鋼/耐熱鋼焊接

高碳鋼（如45#鋼）、合金鋼（如12CrMoV）、耐熱鋼（如A387Gr22）等材料淬硬傾向大，焊前預(yù)熱可降低冷卻速度，避免淬硬組織形成。

3. 低溫環(huán)境焊接

低溫（如≤0℃）下，工件初始溫度低，焊接時冷卻速度更快，易產(chǎn)生冷裂紋?；鹧骖A(yù)熱可提高工件溫度，緩解低溫對焊接的影響。

4. 剛性大的結(jié)構(gòu)焊接

大型結(jié)構(gòu)（如球罐、桁架、厚壁容器）剛性強，焊接應(yīng)力大，易產(chǎn)生裂紋?；鹧骖A(yù)熱可緩解焊接應(yīng)力，防止裂紋。

5. 現(xiàn)場組焊

火焰預(yù)熱設(shè)備簡單（僅需氧乙炔/丙烷焊炬、燃氣瓶），不需要電源，適合現(xiàn)場大型結(jié)構(gòu)的組焊（如鋼構(gòu)件、球罐）。

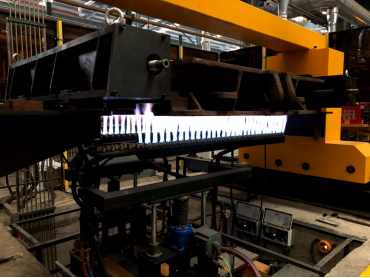

二、具體工藝方法

火焰預(yù)熱的工藝參數(shù)需根據(jù)材料類型、厚度、結(jié)構(gòu)剛性調(diào)整，關(guān)鍵參數(shù)如下：

? 預(yù)熱溫度：普通碳鋼/低合金鋼100-200℃；耐熱鋼300-800℃；奧氏體不銹鋼（剛性大）：≤150℃

? 預(yù)熱范圍：焊道兩側(cè)各100~200mm內(nèi)，確保整個焊接區(qū)域均勻加熱。

? 加熱方式：使用氧乙炔或氧丙烷焊炬，火焰調(diào)整為中性焰（避免氧化）或輕微碳化焰。

? 測溫方法：用紅外測溫儀、測溫筆或熱電偶檢測，確保預(yù)熱溫度達到要求。

三、注意事項

1.材料適用性：

奧氏體不銹鋼一般不需要預(yù)熱（因?qū)嵯禂?shù)低、淬硬傾向小），但剛性極大時需低預(yù)熱（≤150℃），避免促進碳化物析出；

鋁合金不宜用火焰預(yù)熱（易導(dǎo)致晶粒長大、強度下降），需用電阻加熱或熱風(fēng)預(yù)熱。

2.均勻加熱：

厚板或復(fù)雜結(jié)構(gòu)預(yù)熱時，需移動焊炬均勻加熱，避免局部過熱（如表面燒損）或內(nèi)部未達到溫度。

3.安全防護：

火焰預(yù)熱需注意燃氣泄漏（如乙炔易爆炸），現(xiàn)場需通風(fēng)良好，遠離易燃易爆物品。

四、工藝優(yōu)點

? 設(shè)備簡單：僅需焊炬、燃氣瓶，無需電源，適合現(xiàn)場使用；

? 成本低：燃氣成本低于電加熱，且不需要復(fù)雜的加熱設(shè)備；

? 靈活性高：可針對不同部位進行局部預(yù)熱，適合復(fù)雜結(jié)構(gòu)（如球罐、桁架）。

總結(jié)

焊接火焰預(yù)熱是一種低成本、高靈活性的預(yù)處理方法，主要應(yīng)用于厚板、高碳鋼/合金鋼、低溫環(huán)境及剛性大的結(jié)構(gòu)焊接。其核心是通過控制預(yù)熱溫度和范圍，減緩冷卻速度，防止冷裂紋和淬硬組織形成。實際應(yīng)用中需根據(jù)材料類型、厚度及環(huán)境調(diào)整工藝參數(shù)，確保預(yù)熱效果。
